미쓰비시(MITSUBISHI) 인버터 MITSUBISHI-S5000 메뉴얼 다운로드
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

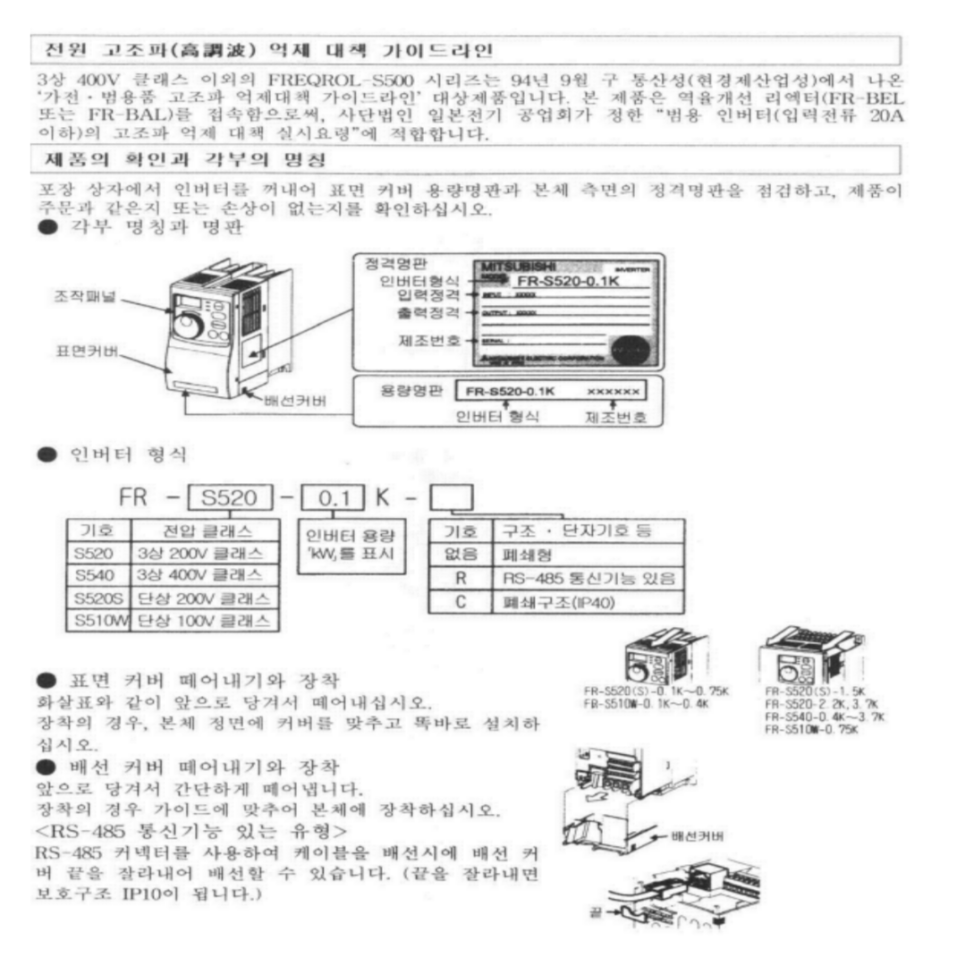

미쓰비시(MITSUBISHI)의 인버터 MITSUBISHI-S5000 메뉴얼
• 모델명: MITSUBISHI-S5000
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 인버터
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 미쓰비시(MITSUBISHI)의 초기 고성능 인버터 라인업인
MITSUBISHI-S5000 시리즈에 대한 정밀 분석 리포트를 작성해 보았습니다.
S5000 시리즈는 현재의 F800, A800 시리즈의 조상 격인 모델로, 강력한 토크 제어 능력을 갖추고 있어
중공업 및 대형 설비에서 여전히 현역으로 가동되는 경우가 많습니다.
오래된 모델인 만큼 노후화로 인한 부품 관리가 포스팅의 핵심입니다.
⚡ 미쓰비시 S5000 인버터 완벽 가이드: 장수명 운용을 위한 전문가 비책
MITSUBISHI S5000은 내구성이 뛰어나기로 유명하지만, 출시된 지 상당한 시간이 흘렀기에 열화된 소자에 대한 이해가 필수적입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Scientific Analysis)
- 메인 콘덴서(DC Link Capacitor) 용량 저하: 인버터 내부의 대용량 콘덴서가 전해액 증발로 인해 성능이 떨어지면 전압 리플이 심해집니다. 이는 '저전압(UV)' 알람이나 출력 불안정의 근본 원인이 됩니다.
- IPM(Intelligent Power Module) 단락: 모터를 구동하는 핵심 출력 소자인 IPM이 과열이나 노이즈로 인해 파손되는 증상입니다. 전원을 켜자마자 차단기가 내려간다면 이 부품의 단락을 의심해야 합니다.
- 냉각 팬(Cooling Fan) 고착 및 소음: 팬 베어링의 구리스가 마르면서 회전수가 떨어집니다. 이는 내부 온도 상승으로 이어져 인버터의 전체 수명을 급격히 단축시키는 원인이 됩니다.
- 제어 보드 통신 에러 (Option Board Fault): 오래된 기판의 패턴 부식이나 납땜 부위의 '냉땜(Cold Solder)' 현상으로 인해 외부 신호(PLC 등)를 인식하지 못하는 경우가 빈번합니다.
- 파라미터 설정 유실: 내부 메모리 소자(EEPROM)의 수명이나 배터리 전압 저하로 인해 전원을 껐다 켰을 때 설정값이 초기화되는 증상입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 화면에 'UV(Under Voltage)'가 뜨고 작동하지 않습니다.
- A: 입력 전압이 정상임에도 UV가 뜬다면 인버터 내부의 충전 저항이나 릴레이 접점 불량, 혹은 메인 콘덴서의 수명이 다한 것입니다.
- Q2. 구형 S5000 모델을 최신형(A800 등)으로 교체할 수 있나요?
- A: 하드웨어 크기와 배선 위치가 다르므로 판넬 개조가 필요합니다. 하지만 파라미터 구조는 미쓰비시 특유의 체계를 유지하므로 로직 변환은 비교적 수월합니다.
- Q3. 인버터에서 '삐-' 하는 고주파 소음이 납니다.
- A: 캐리어 주파수(Carrier Frequency) 설정값이 높을 때 발생합니다. 파라미터를 조정하여 소음을 줄일 수 있으나, 너무 낮추면 모터 소음이 커질 수 있으므로 전문가의 조정이 필요합니다.
- Q4. 외부 볼륨(가변저항)으로 속도 조절이 안 됩니다.
- A: 단자대 2번(신호), 5번(공통), 10번(전원) 배선을 확인하고, 파라미터에서 주파수 설정 모드가 '외부 입력'으로 되어 있는지 확인하십시오.
- Q5. 'OC(Over Current)' 알람이 빈번하게 뜹니다.
- A: 가감속 시간(P.7, P.8)이 너무 짧거나 모터 용량에 비해 부하가 큰 경우입니다. 가속 시간을 늘려보고, 증상이 계속되면 모터 절연을 점검해야 합니다.
🚨 3. 핵심 알람 코드 및 조치 방법
S5000 시리즈의 주요 트립(Trip) 메시지와 대응법입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| OC 1~3 | Overcurrent | 가속/정속/감속 중 과전류. 가감속 시간 연장 및 부하 점검 |
| OV 1~3 | Regenerative Overvoltage | 회생 에너지 과다. 제동 저항 점검 또는 감속 시간 연장 |
| THT | Inverter Overload | 인버터 과부하. 냉각 팬 상태 및 주변 온도 확인 |
| THM | Motor Overload | 모터 과부하. 부하 감소 및 모터 냉각 확인 |
| LU / UV | Undervoltage | 저전압 감지. 입력 전원 전압 및 내부 충전 회로 점검 |
| E.OPT | Option Error | 통신 카드 등 옵션 보드 연결 불량. 카드 재장착 |
