일호(ILHO) 충전기 INTELLIGENCE ICS시리즈 메뉴얼 다운로드

일호(ILHO) 충전기 INTELLIGENCE ICS시리즈 메뉴얼 다운로드

안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

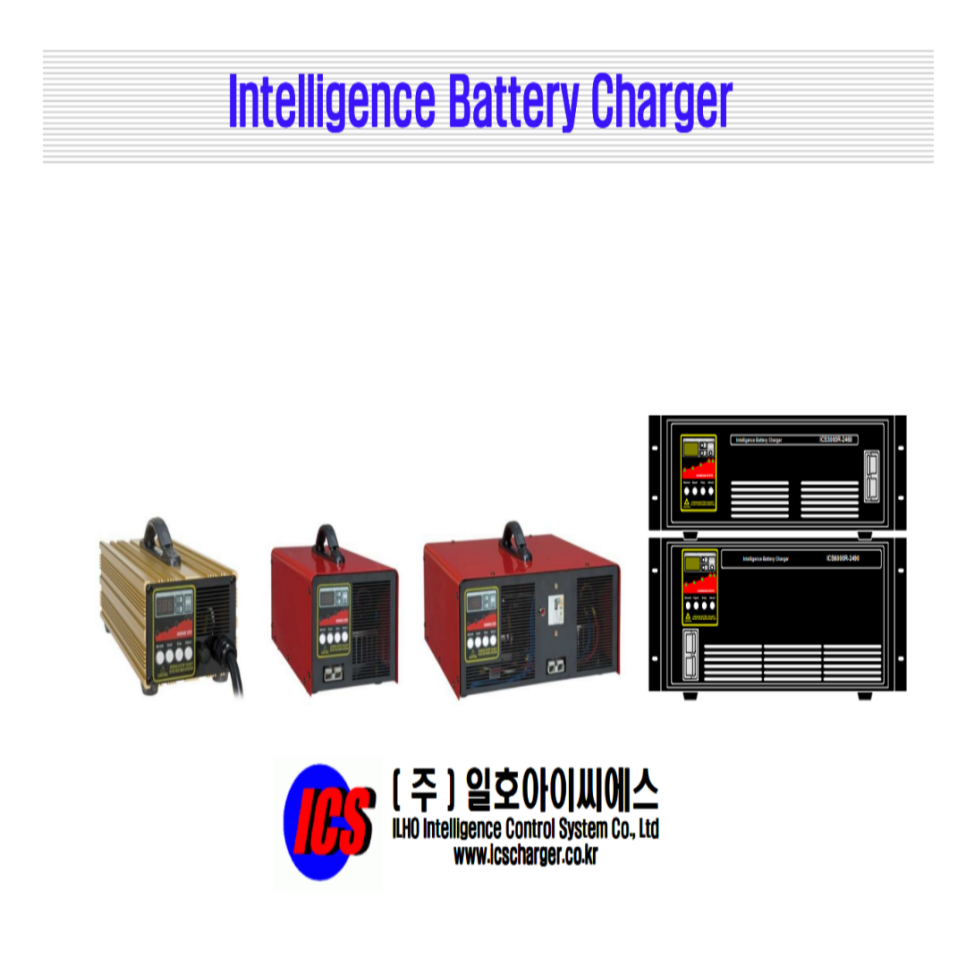

일호(ILHO)의 산업용 충전기 INTELLIGENCE ICS시리즈 메뉴얼



• 모델명: INTELLIGENCE ICS시리즈



• 제조사: 일호(ILHO)



• 품목: 산업용충전기



• 증상:



• 수리 과정:

일호(ILHO) 충전기 INTELLIGENCE ICS시리즈 메뉴얼 다운로드



일호충전기.pdf

3.24MB



30년 경력의 전자기기 전문가로서, 산업용 지게차 및 물류 장비 충전기 시장에서

높은 점유율을 차지하는 일호(ILHO) INTELLIGENCE ICS 시리즈에 대한 기술 분석 리포트를 작성해 보았습니다.



ICS 시리즈는 고주파(HF) 제어 방식을 채택하여 에너지 효율이 높고 배터리 상태에 따른

가변 충전이 가능한 스마트 충전기입니다.

---

🔋 일호(ILHO) ICS 시리즈 충전기: 전문가가 알려주는 유지보수 매뉴얼

일호 ICS 시리즈는 Intelligence Charging System의 약자로, 마이크로프로세서가 배터리의 전압과 전류를 실시간 모니터링하여 최적의 충전 곡선을 찾아냅니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   초기 기동 불량 (No Power): AC 입력 전원이 들어오는데도 전면 LCD나 LED가 켜지지 않는 경우입니다. 주로 내부 제어 보드용 SMPS 회로의 콘덴서 열화나 입력 퓨즈 단선이 원인입니다.
2.   출력 전압 미감지 (Battery Connect Error): 배터리를 연결했으나 충전기가 인지하지 못하는 증상입니다. 출력 DC 케이블의 내부 단선이나 커넥터(SB 커넥터) 접점의 탄화(Arc)를 확인해야 합니다.
3.   FET/IGBT 파손 (Short Circuit): 고주파 스위칭을 담당하는 파워 소자가 파손되어 '펑' 소리와 함께 차단기가 내려가는 증상입니다. 과도한 먼지로 인한 트래킹 현상이나 냉각 팬 고장이 주원인입니다.
4.   충전 중 정지 (Overheat): 충전 도중 에러 코드와 함께 멈추는 현상입니다. 내부 방열판에 먼지가 쌓여 온도 센서가 작동했거나, 냉각 팬의 회전수가 떨어진 경우 발생합니다.
5.   배터리 과충전 및 액 끓음: 전압 감지 회로의 오차로 인해 완충 후에도 고전류를 계속 흘려보내는 위험한 고장입니다. 센서 보드의 캘리브레이션 오차나 전압 검출 라인의 노이즈가 원인입니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. LCD 화면에 'CHECK BATTERY'라고 뜹니다.
  •   A: 배터리 전압이 너무 낮아(과방전) 충전기가 배터리를 인식하지 못하는 상태입니다. 이 경우 강제 충전 모드를 사용하거나 보조 충전기로 전압을 올린 후 연결해야 합니다.
•   Q2. 충전기에서 고주파 소음(삐~ 소리)이 심하게 납니다.
  •   A: 고주파 스위칭 방식 특유의 소음일 수 있으나, 평소보다 크다면 내부 인덕터(코일)의 고정 불량이나 콘덴서 노후화를 의심해야 합니다.
•   Q3. 균등 충전(Equalizing)은 언제 하나요?
  •   A: 각 셀 간의 전압 불균형을 해소하기 위해 주 1회 혹은 월 2회 정기적으로 실시하는 것이 배터리 수명 연장에 필수적입니다.
•   Q4. 충전 중 비가 오거나 습기가 많아도 괜찮나요?
  •   A: ICS 시리즈는 정밀 전자 부품이 밀집되어 있어 습기에 취약합니다. 반드시 통풍이 잘되고 건조한 실내에서 사용하십시오.
•   Q5. 충전이 90%에서 더 이상 올라가지 않습니다.
  •   A: 배터리의 내부 저항이 높아져 전압 상승이 더딘 경우입니다. 배터리 증류수 보충 상태를 확인하고 정밀 비중 측정이 필요합니다.

---

🚨 3. 핵심 알람 코드 및 조치 방법

ICS 시리즈는 에러 코드를 통해 고장 부위를 명확히 제시합니다.

에러 코드	의미 (Description)	조치 방법 (Action)
Er 01	Input Phase Error	입력 전압 상(Phase) 오결선 또는 결상 점검
Er 02	Over Heat	내부 온도 과승. 냉각 팬 작동 여부 및 먼지 제거
Er 03	Battery Voltage High	배터리 전압이 설정치보다 높음. 사양(24/48/80V) 확인
Er 04	Output Overcurrent	출력 과전류 발생. 내부 파워 모듈(IGBT) 점검
Er 05	Charging Timeout	설정 시간 내 충전 미완료. 배터리 셀 불량 확인
