안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

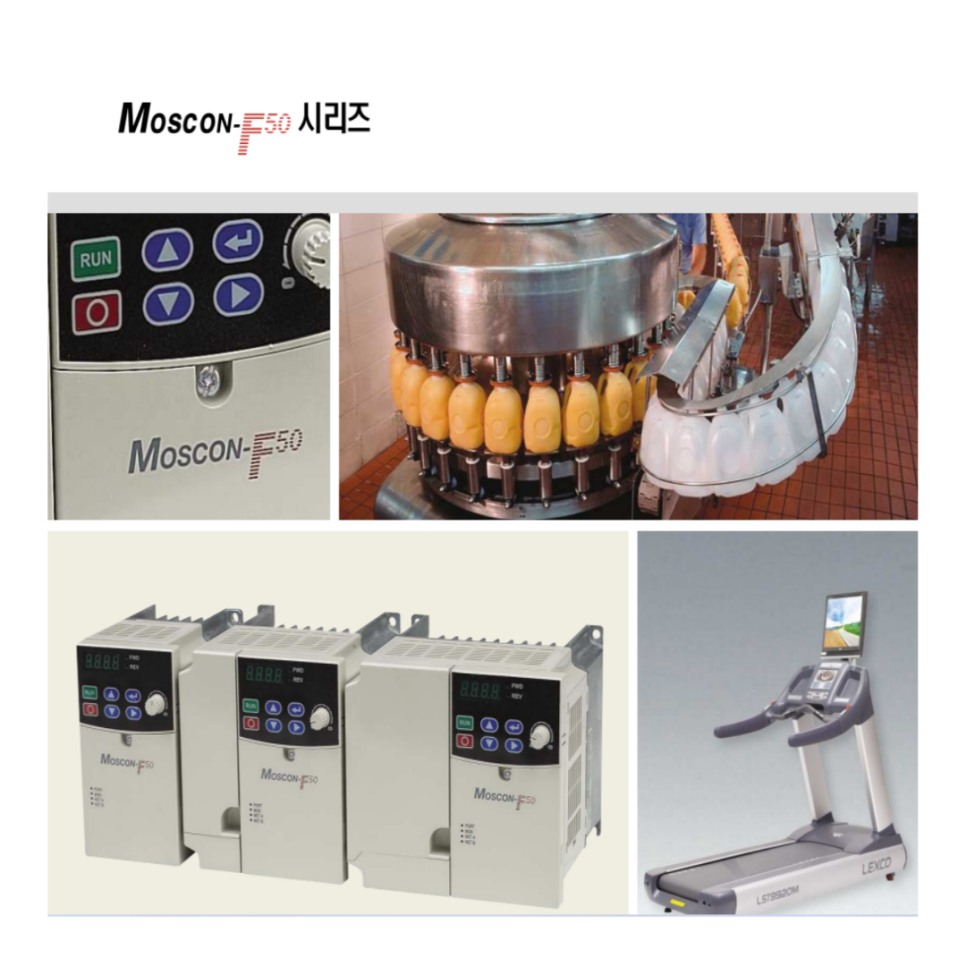

모스콘(MOSCON)의 서보드라이버 MOSCON-F50 메뉴얼



• 모델명: MOSCON-F50



• 제조사: 모스콘(MOSCON)



• 품목: 서보드라이버



• 증상:



• 수리 과정:

모스콘(MOSCON) 서보드라이버 MOSCON-F50 메뉴얼 다운로드

모스콘(MOSCON) 서보드라이버 MOSCON-F50 메뉴얼 다운로드

Moscon_F50_카다로그.pdf

1.98MB



30년 경력의 전자기기 전문가로서, RS Automation(알에스오토메이션)의 스테디셀러 서보 드라이브인

MOSCON-F5 (CSFJ 시리즈)에 대해 정밀 분석해 보았습니다.



이 모델은 삼성전자 생산라인부터 각종 자동화 설비에 이르기까지 폭넓게 사용되는 고성능 드라이브입니다.



---

⚡ RS Automation MOSCON-F5 서보 드라이브 완벽 가이드

MOSCON-F5는 신뢰성이 높지만, 장기간 가동되는 산업 현장 특성상 열화로 인한 소자 수명 문제가 주요 고장 원인이 됩니다.

전문가가 제안하는 체크리스트를 확인하세요.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   메인 전원부(IPM) 소손: 서보 모터에 전력을 공급하는 지능형 파워 모듈(IPM)이 내부 단락으로 파손되는 현상입니다. 과부하 상태 지속이나 냉각 팬 고장으로 인한 방열 불량이 주원인입니다.
2.   커패시터(Capacitor) 전해액 누설: 내부 평활 콘덴서의 수명이 다해 전해액이 흘러나오거나 부풀어 오르는 증상입니다. 전압 불안정 및 'DC Link 전압 저하' 알람의 근본 원인이 됩니다.
3.   L7 (엔코더 통신 오류): 모터 엔코더 신호가 드라이브로 전달되지 않는 증상입니다. 케이블 단선뿐만 아니라 드라이브 내부 수신 회로(Photo-Coupler)의 노화로 발생하기도 합니다.
4.   제어 보드 로직 에러: 메인 MCU 주변의 레귤레이터 전압이 불안정해져 파라미터가 초기화되거나, 디스플레이에 아무런 글자가 뜨지 않는 '화면 불량' 현상입니다.
5.   회생 저항(Regenerative Resistor) 과열: 빈번한 가감속 제어 시 발생하는 에너지를 소모하지 못해 저항이 타버리거나 보호 회로가 작동하여 시스템이 멈추는 증상입니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 'AL-01' 또는 'AL-02' 에러가 뜨는데 초기화가 안 됩니다.
  •   A: 과전류(Overcurrent) 또는 과전압(Overvoltage) 관련 알람입니다. 모터 배선의 단락 여부를 먼저 확인하고, 문제가 없다면 드라이브 내부 IPM 모듈 점검이 필요합니다.
•   Q2. 냉각 팬(Fan)에서 소음이 심하게 나는데 교체해야 하나요?
  •   A: 네, 팬 고장은 내부 온도 상승으로 이어져 고가의 메인 보드를 손상시킵니다. 팬은 소모품이므로 소음 발생 시 즉시 교환하는 것이 비용을 아끼는 길입니다.
•   Q3. 구형 삼성 MOSCON-F5와 RS오토메이션 제품이 호환되나요?
  •   A: 삼성중공업/삼성전자 시절 생산된 모델과 RS오토메이션의 모델명(CSFJ 등)이 같다면 핀 맵과 파라미터가 호환됩니다.
•   Q4. 파라미터 백업은 어떻게 하나요?
  •   A: 전용 소프트웨어인 'RS-Warehouse' 또는 티칭 유닛을 사용하여 PC로 백업받을 수 있습니다. 고장 전 백업은 복구 시간을 획기적으로 줄여줍니다.
•   Q5. '저전압 알람'이 가끔 뜨는데 원인이 무엇인가요?
  •   A: 입력 전압의 순간적인 강하(Sag)일 수도 있지만, 드라이브 내부의 충전 저항이나 릴레이 접점이 노후화되어 전압을 제대로 전달하지 못할 때 발생합니다.

---

🚨 3. 핵심 알람 코드 및 조치 방법

MOSCON-F5 디스플레이에 표시되는 7-세그먼트 알람 코드를 통해 즉각적인 대응이 가능합니다.

알람 코드	알람 명칭	원인 및 조치 방법
AL-01	Over Current	출력 단락 또는 IPM 소손 확인. 모터 절연 체크
AL-02	Over Voltage	회생 저항 단선 또는 감속 시간 너무 짧음. 저항 수치 측정
AL-04	Under Voltage	입력 전압 부족 또는 내부 커패시터 전압 충전 불량
AL-05	Over Load	기구부 고착 또는 모터 용량 초과. 부하 상태 점검
AL-09	Encoder Error	엔코더 케이블 접촉 불량 및 노이즈 간섭. 실드 처리 확인
AL-10	Over Heat	방열판 온도 과승. 냉각 팬 작동 및 주위 온도 확인



더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
