안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

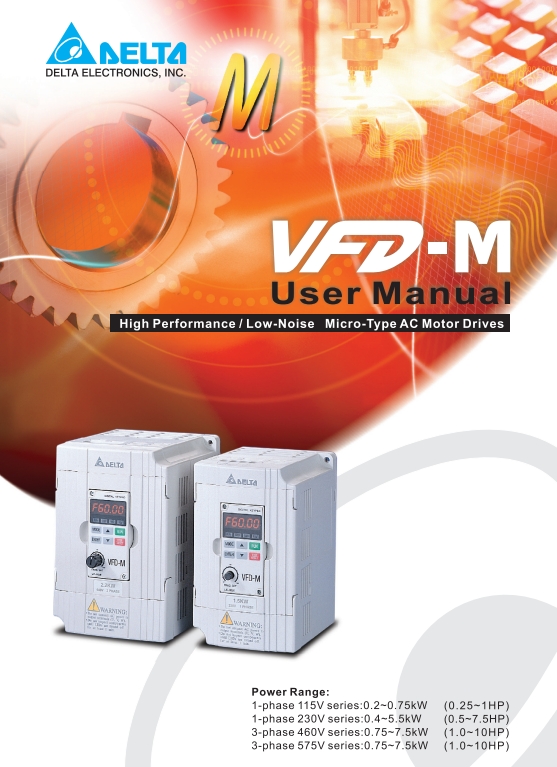

델타(DELTA)의 인버터 VFD015M43B 메뉴얼 다운로드



• 모델명: VFD015M43B



• 제조사: 델타(DELTA)



• 품목: 인버터



• 증상:



• 수리 과정:



타(DELTA) 인버터 VFD015M43B 매뉴얼 다운로드

vfd007 Manual.pdf

4.13MB



델타(DELTA)의 스테디셀러인 VFD-M 시리즈(VFD015M43B)는 컴팩트한 사이즈에 강력한 성능을 갖춘 인버터입니다.

하지만 오랜 기간 사용하다 보면 노후화나 환경 요인으로 인해 특정 고장이 발생하기 마련입니다.



(주)메트영남에서 정리한 주요 고장 증상과 사용자들이 가장 자주 묻는 질문 5가지를 정리해 보았습니다.



VFD015M43B 주요 고장 증상 5가지

인버터 내부 소자의 수명이나 외부 환경에 의해 발생하는 전형적인 증상들입니다.

고장 증상	구체적 현상	주요 원인 및 수리 포인트
1. 전원 무반응 (No Display)	전원을 인가해도 디스플레이가 켜지지 않음	내부 전원부(SMPS) 소자 파손 또는 제어 보드 회로 결함
2. oc (과전류) 알람	가동 시 즉시 또는 운전 중 oc 발생	IGBT 파워 모듈 단락, 출력 배선 지락, 가감속 시간 설정 오류
3. Lu (저전압) 알람	정지 중 또는 부하 가동 시 Lu 표시	내부 평활 콘덴서 용량 감퇴, 충전 릴레이/저항 소손
4. 출력 전압 불평형	모터 소음이 심하고 회전이 불안정함	드라이브 회로의 포토커플러 등 신호 전달 소자 열화
5. oH (과열) 알람	운전 후 얼마 안 되어 oH 발생	냉각 팬(Fan) 고착, 방열판 분진 적체, 주변 환기 불량





💡 사용자들이 가장 궁금해하는 사항 5가지

현장에서 설정 및 유지보수 시 가장 빈번하게 문의하시는 내용입니다.

1. 파라미터 초기화는 어떻게 하나요?
   •   Pr.76 값을 09 또는 10(60Hz 초기화)으로 설정하면 모든 파라미터가 공장 출하 상태로 돌아갑니다.
2. 외부 가변저항(볼륨) 연결 방법은?
   •   단자대의 +10V, AVI, ACM 단자를 사용합니다. 가변저항의 가운데 단자를 AVI에 연결하고, Pr.00을 01로 설정해야 외부 조작이 가능합니다.
3. 에러 기록(Error Log) 확인이 가능한가요?
   •   Pr.73~Pr.75에서 가장 최근에 발생한 3가지 에러 코드를 확인할 수 있어 고장 원인 분석에 큰 도움이 됩니다.
4. 모터 속도가 너무 안 올라가요.
   •   Pr.03(최대 주파수)과 Pr.05(최고 전압 주파수)가 60.0Hz로 설정되어 있는지, 그리고 상한 주파수 제한(Pr.07)이 걸려있는지 확인해야 합니다.
5. 제동 저항(Brake Resistor)은 어디에 연결하나요?
   •   단자대의 B1과 B2 단자에 연결합니다. 급감속이 잦아 ov(과전압) 에러가 뜰 때 필수적으로 장착해야 합니다.





🛠️ (주)메트영남의 전문 수리 솔루션

델타 VFD-M 시리즈는 현재 단종 추세에 있어 새 제품 교체 시 배선이나 설정 변경이 번거로울 수 있습니다.

(주)메트영남은 기존 장비를 완벽히 복구하여 현장 중단을 최소화합니다.



•   정밀 소자 수리: 보드 전체 교체가 아닌, 문제 소자(IGBT, IC, 콘덴서)만 찾아내어 교체하므로 수리 비용이 저렴합니다.
•   열화 예방 정비: 당장 고장 난 부품 외에도 수명이 다한 소모성 부품을 일괄 교체하여 수리 후 긴 수명을 보장합니다.
•   전 부하 테스트: 수리 완료 후 실제 모터를 연결하여 3상 출력 평형과 토크를 정밀하게 검증한 후 출고합니다.

"VFD015M43B 인버터의 화면이 나오지 않거나 에러 해결이 안 되어 생산에 차질을 겪고 계신가요?
대구·경북 인버터 수리 명가 (주)메트영남이 신속하게 해결해 드립니다."
