안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북에 있는 산업용 업체에서 입고된 UNPULSE 의 산업용모니터 TM301 TORQUE MONITOR 긴급 수리 사례입니다.

UNPULSE  TM301 TORQUE MONITOR 수리 완료





• 모델명: TM301



• 제조사: UNPULSE



• 품목: 산업용모니터

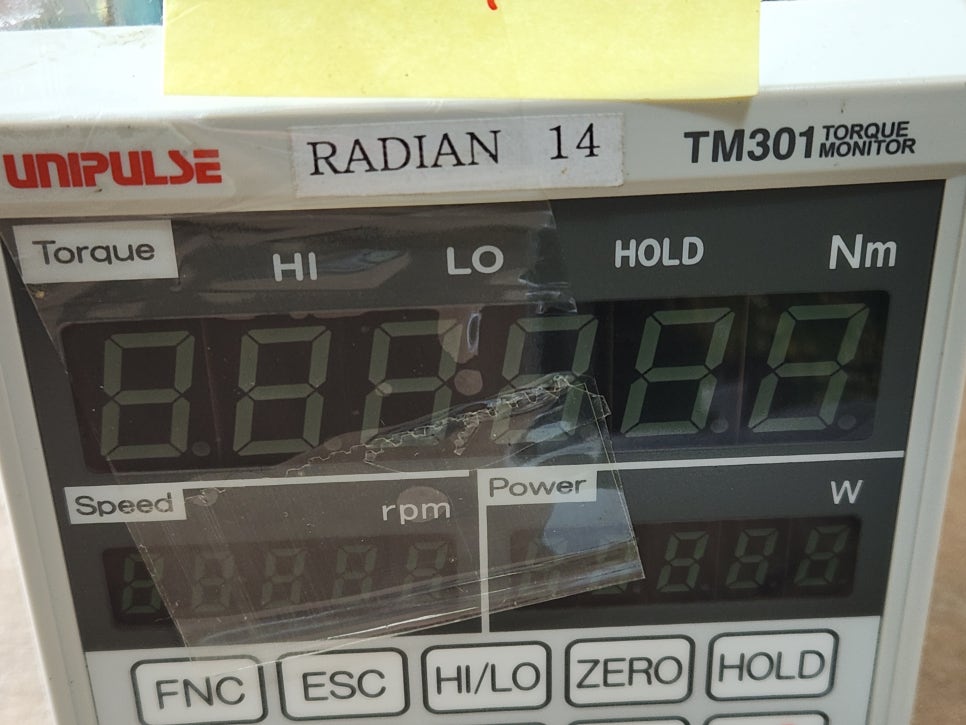

• 증상: 전면부 표시 불량. 토크값 인식 안됨. 출력 신호 불안정 → 설비 오류 유발



• 수리 과정:

UNPULSE  TM301 TORQUE MONITOR 수리 완료



UNPULSE  TM301 TORQUE MONITOR 수리 완료



UNPULSE  TM301 TORQUE MONITOR 수리 완료



UNPULSE  TM301 TORQUE MONITOR 수리 완료

UNPULSE  TM301 TORQUE MONITOR 수리 완료



🛠 수리 진행 내역 보고서

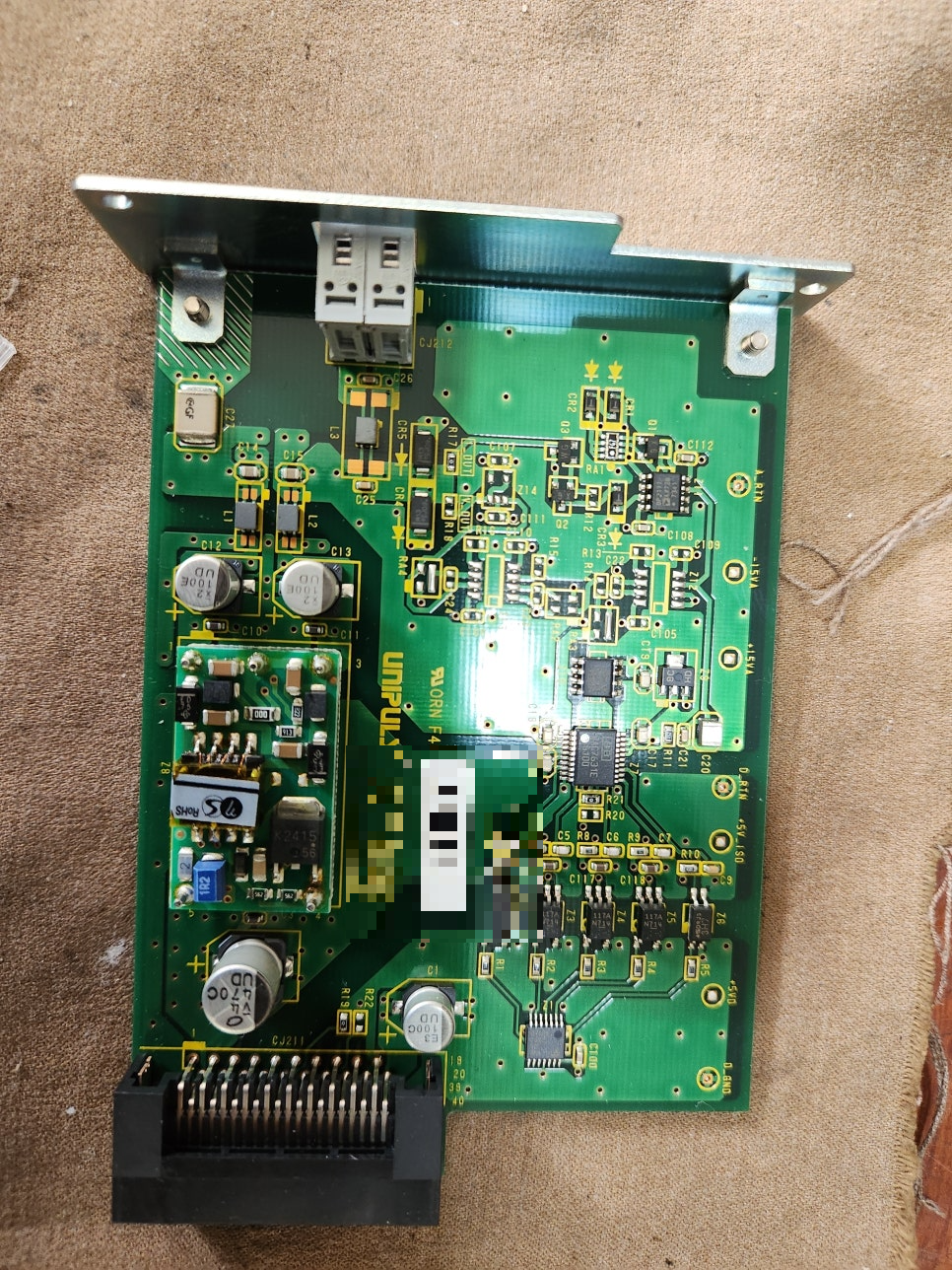

1. 주요 부품 교체 및 회로 재구성

• 전원부 보수: 전원 회로 레귤레이터 교체 및 주변 콘덴서 신품 교체
• 신호 증폭부 개선: OP-AMP 교체 및 주변 저항·콘덴서 회로 재구성

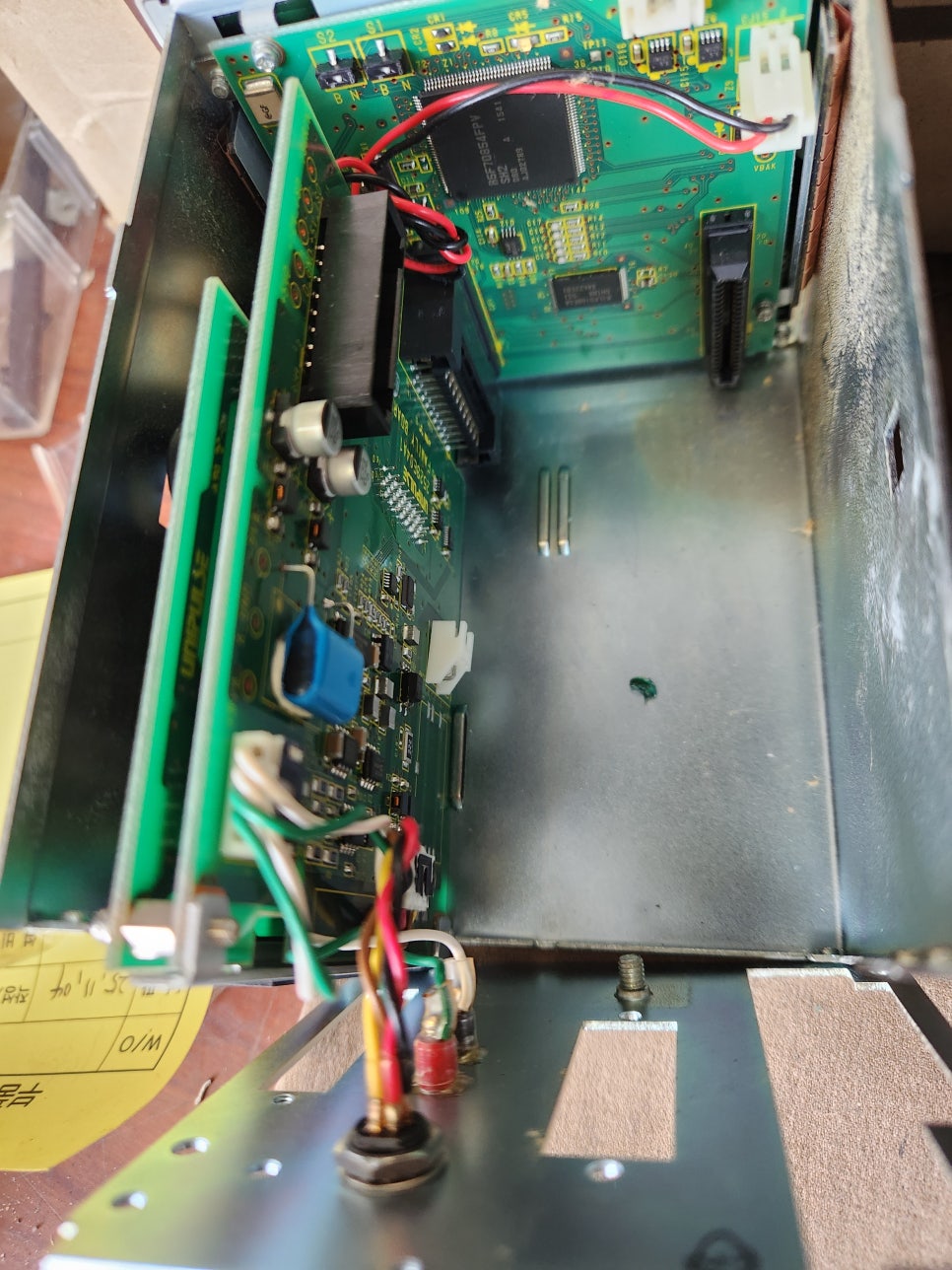

• 기판 정밀 복구: 기판 리워크(Rework) 및 납땜 상태 재정비, 탄화 구간 클리닝 완료

2. 점검 및 신호 정상화

• 출력단 정밀 점검: 출력 신호 파형 정상화 확인
• 모의 시험 진행: 실제 센서 신호 입력 시뮬레이션을 통한 동작 검증

3. 최종 테스트 결과

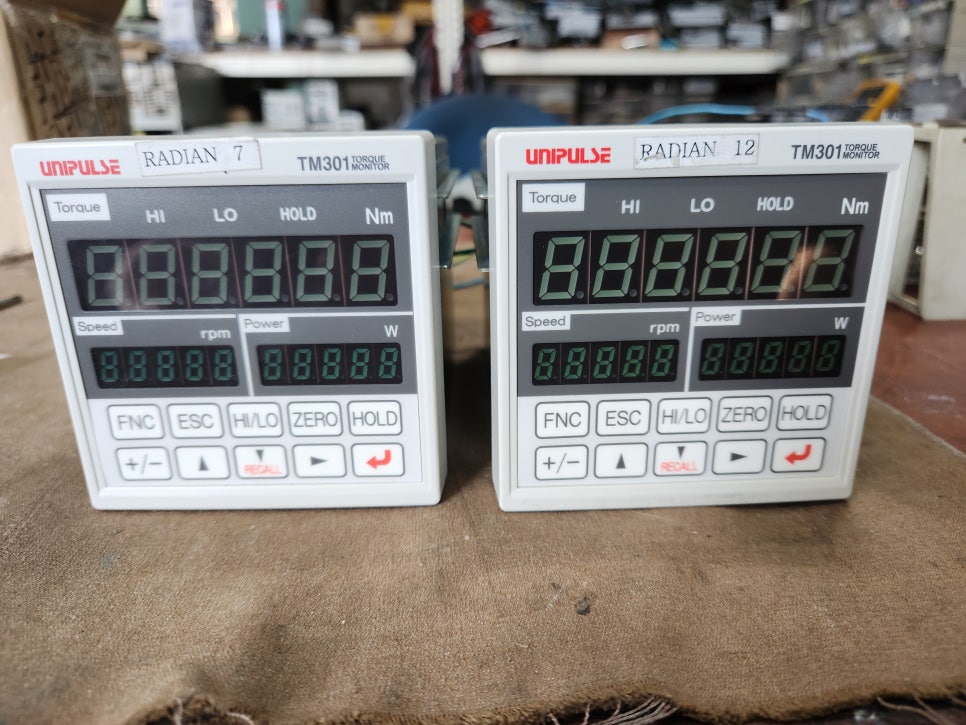

• 표시부 복구: 전면 디스플레이 수치 정상 표시 확인
• 측정 정밀도: 토크(Torque) 값 정확도 측정 및 신호 출력 안정화 확인
• 부하 테스트: 1시간 이상 연속 런닝 테스트 결과 이상 없음



전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
