최대수요전력제어기 XDC-M3V2 작동불능 수리 사례

최대수요전력제어기 XDC-M3V2 작동불능 수리 사례

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

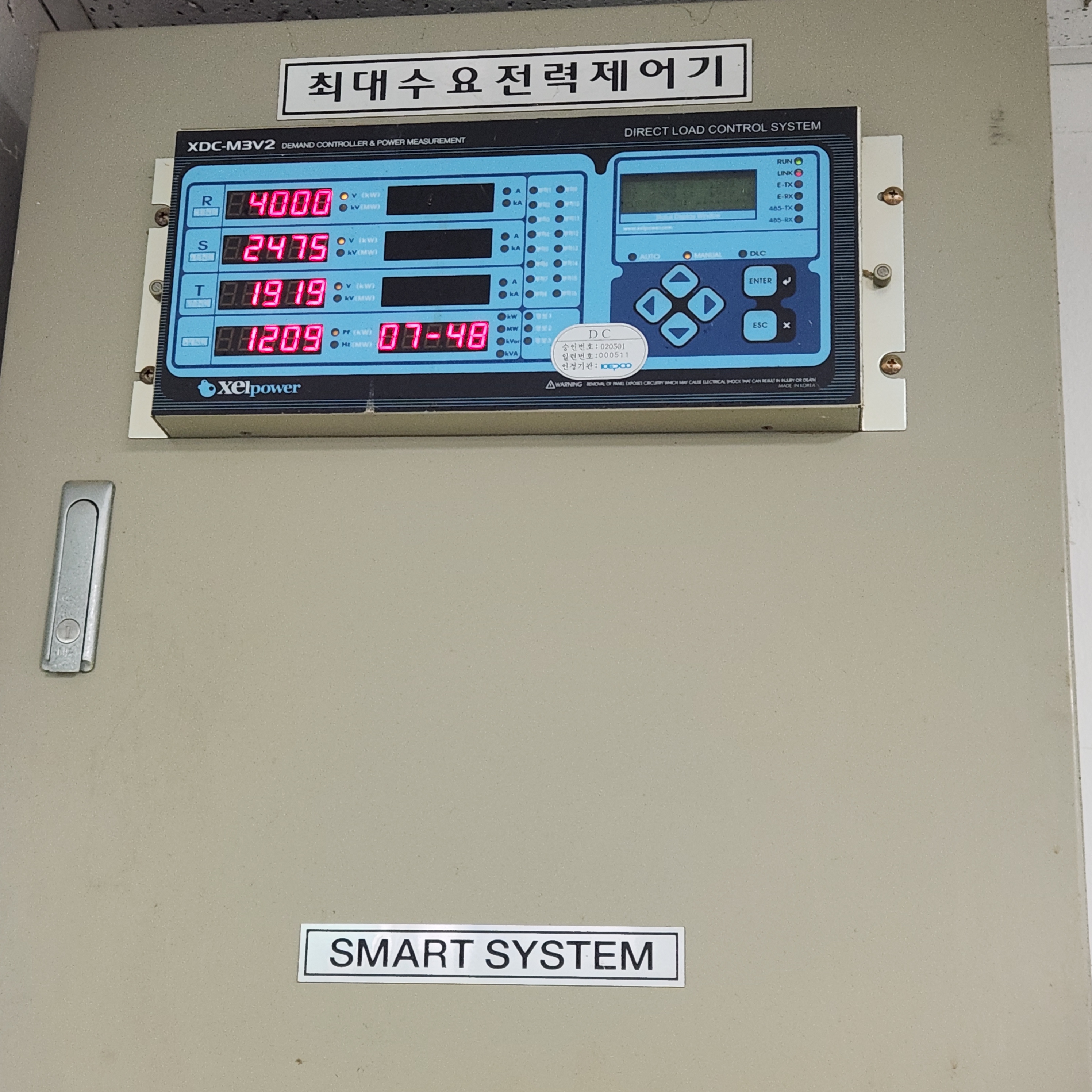

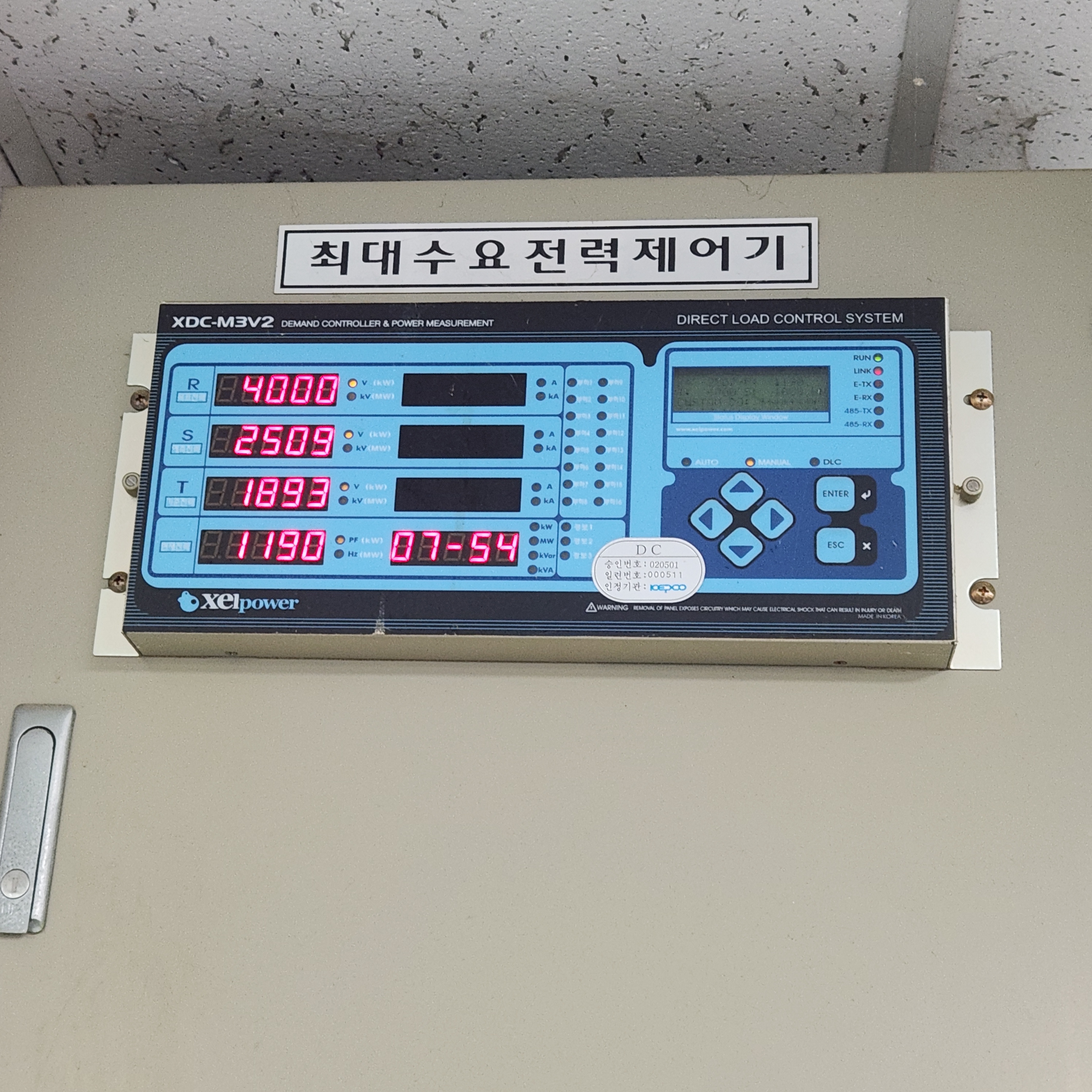

경북 구미시 제조업체에서 입고된 최대수요전력제어기 XDC-M3V2 긴급 수리 사례입니다.



• 모델명: XDC-M3V2



• 제조사:



• 품목: 최대수요전력제어기



• 증상: 작동불능



• 수리 과정: 불량소자 교체 수리완료

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



공장 피크 전력 관리 및 제어용으로 운용 중 전원이 정상 인가되지 않거나, 메인 FND/LCD 디스플레이 미점등 및 피크 전력 계측·제어 신호 출력이 멈추는 작동불능(전원 공급부 소손 및 제어 회로 소자 열화) 증상으로 입고되었습니다.

최대수요전력제어기 XDC-M3V2 작동불능 수리 사례

최대수요전력제어기 XDC-M3V2 작동불능 수리 사례



1. 주요 고장 증상 TOP 5

최대수요전력제어기 및 피크 제어 장치에서 자주 발생하는 대표적인 고장 증상입니다.

1. 작동불능 / 전원무감 (No Power): AC 메인 전원이 인가되어도 전원부 SMPS 소손으로 전원 LED 및 디스플레이 미점등 현상.
2. 피크 전력 계측 오류 / CT 신호 미인식: 전류/전압(CT/PT) 입력 신호단 드라이버 IC 소손으로 실제 전력 사용량 계측 불능.
3. 부하 제어 리레이 출력 불능: 목표 피크 전력 초과 시 경보 및 부하 차단용 내장 리레이 접점이 붙지 않는 현상.
4. 통신 에러 / 상위 시스템 연결 끊김: RS-485 또는 Ethernet 통신 인터페이스 보호 다이오드 및 드라이버 IC 소손으로 통신 타임아웃 발생.
5. FND 디스플레이 픽셀 깨짐 / 리셋 반복: 메인 MCU 클록 발진 불량 및 전원 라인 콘덴서 ESR 상승으로 동작 중 다운되는 증상.

최대수요전력제어기 XDC-M3V2 작동불능 수리 사례



2. 자주 묻는 질문 TOP 5 (FAQ)

• Q1. 단종되거나 구형인 최대수요전력제어기(XDC-M3V2)도 수리가 가능한가요?
  • 네, 장비 전체 교체 없이 정밀 회로 계측을 통해 소손된 전원 IC, 정류 다이오드, 신호 처리 앰프, 콘덴서 등 불량 전자소자만 1:1로 정밀 교체 수리합니다.
• Q2. 수리 진행 시 기존에 설정해둔 피크 전력 목표값 및 설정 데이터가 초기화되나요?
  • 아니요, 전원부 및 I/O 회로단의 물리적 전자 소자 교체 작업이므로 내장 메모리에 저장된 피크 제어 파라미터 및 설정 데이터는 안전하게 보존됩니다.
• Q3. 경북 구미 등 인근 공장 지대의 입출고는 어떻게 진행되나요?
  • 대구 방촌동 본사 직접 방문 입고는 물론, 구미 국가산업단지, 달성공단, 성서공단 등 인근 지역은 퀵 서비스, 화물, 택배를 통해 신속하게 대응합니다.
• Q4. 정식 A/S 대비 수리 비용 절감 효과와 소요 기간은 어느 정도인가요?
  • 신품 교체 대비 30~50% 이상 비용이 절감되며, 자재 수급 후 입고 기준 보통 1~2일 이내 신속하게 수리가 완료됩니다.
• Q5. 출고 전 부하 및 계측 테스트는 어떻게 진행되나요?
  • 정격 전원 인가 후 각 전압 라인 계측, 신호 입출력 동작 확인, 부하 차단 리레이 접점 테스트 및 에이징 통전 시험을 거쳐 완벽한 동작을 확인한 후 출고합니다.

3. 주요 알람 및 점검 가이드

• Power Fault / Display Blank: 메인 SMPS 1차측 스위칭 레귤레이터 IC 소손 및 입력단 보호 퓨즈 단선
• CT/PT Input Error: 전원 및 전류 신호 입력단 TVS 다이오드 숏트 및 신호 증폭 OP-AMP 열화
• Relay Output Fault: 부하 차단 제어용 내장 리레이 접점 소손 및 구동 트랜지스터(TR) 불량
• RS-485 Comm Error: RS-485 통신 드라이버 IC 소손 및 절연 포토커플러 열화

4. 점검 및 수리 작업 내용

1. 분해 및 정밀 회로 진단: XDC-M3V2 분해 후 계측 결과, 전원 정류부 스위칭 레귤레이터 IC 소손 및 메인 제어단 평형 전해 콘덴서의 ESR(등가직렬저항) 수치 급상승 확인.
2. 불량 소자 교체 및 회로 복구: 소손된 전원 제어 IC, 정류 다이오드 및 특성 변형이 발생한 고온용 Low-ESR 콘덴서를 고사양 정품 부품으로 정밀 솔더링 교체.
3. 패턴 보정 및 절연 처리: 열화된 회로 패턴 보강 및 PCB 기판 세척, 절연 코팅 방습 처리 완료.
4. 최종 통전 및 에이징 테스트: 전원 인가 후 정상 전압 확립 및 FND 디스플레이 점등 확인, 입출력 신호 반응 및 에이징 테스트를 통과하여 경북 구미시 제조업체로 안전하게 전달 완료.

(주)메트영남은 30년 경력의 노하우로 LS일렉트릭, 하니웰, 지멘스, 미쓰비시, 프로페이스 등 산업용 컨트롤러, 최대수요전력제어기, SMPS/파워보드, 터치패널(HMI), PLC, 전자기판(PCB) 정밀 수리를 전문으로 합니다.

• 위치: 대구광역시 동구 방촌동 284 (방촌역 인근)
• 문의: 010-7920-1272 / (주)메트영남
