안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

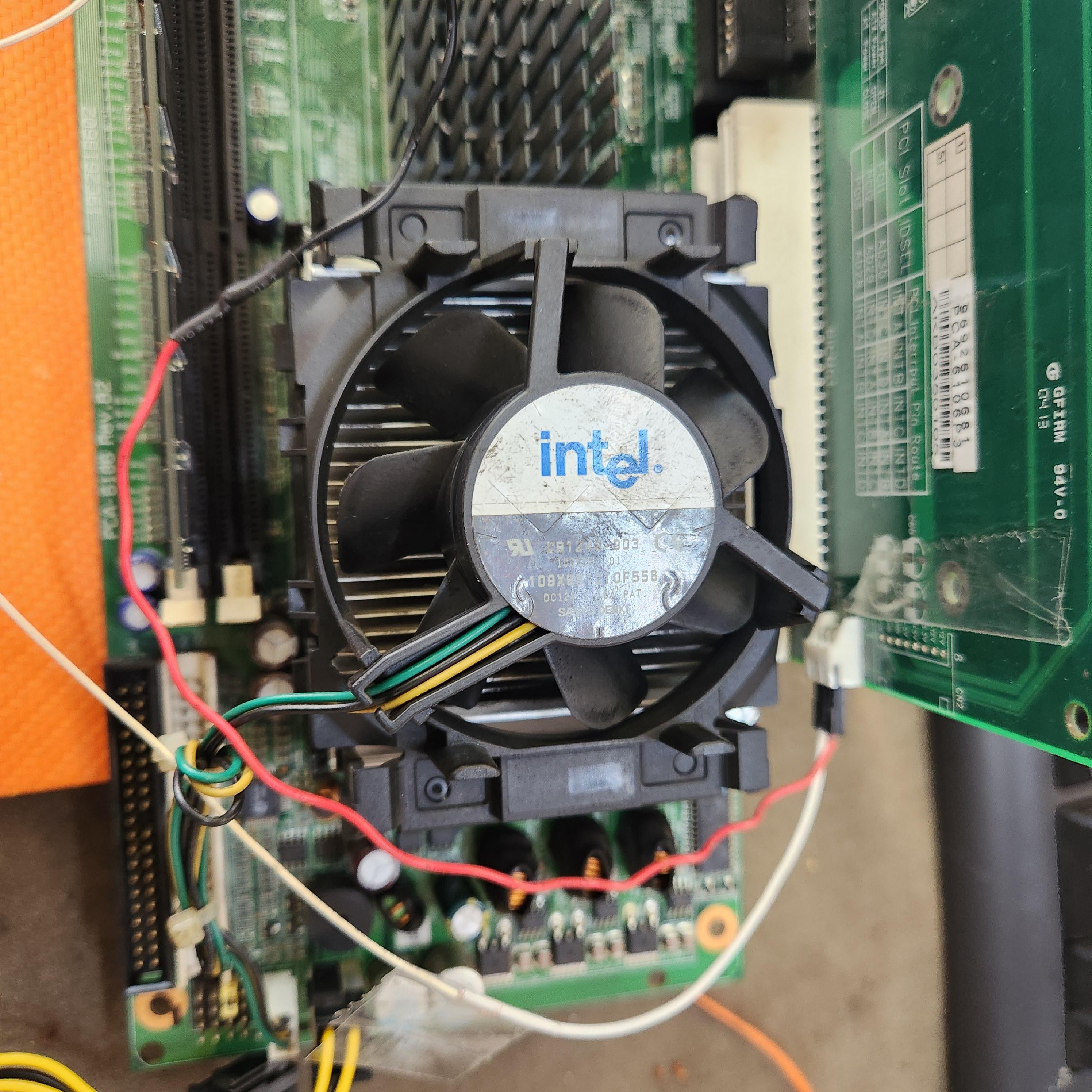

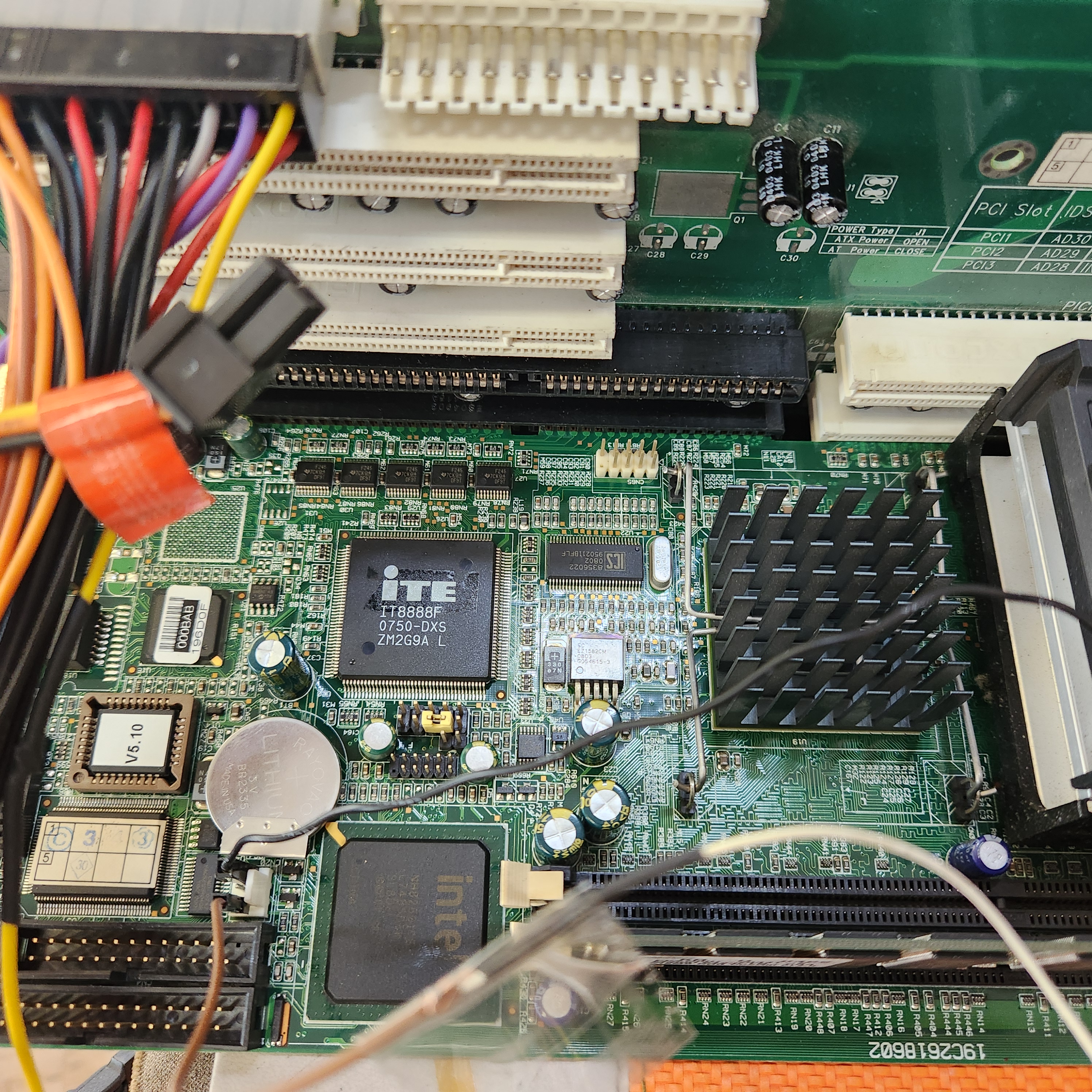

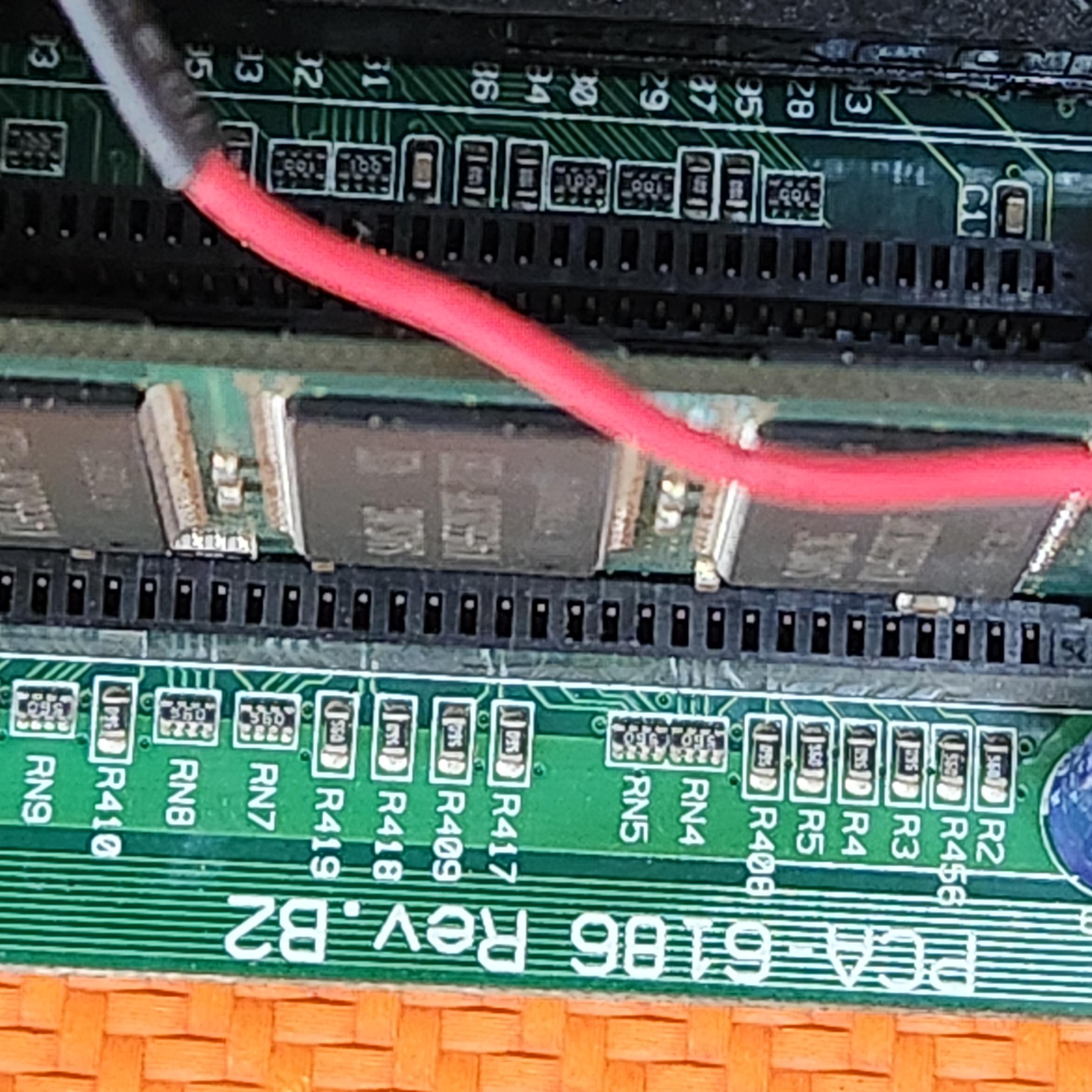

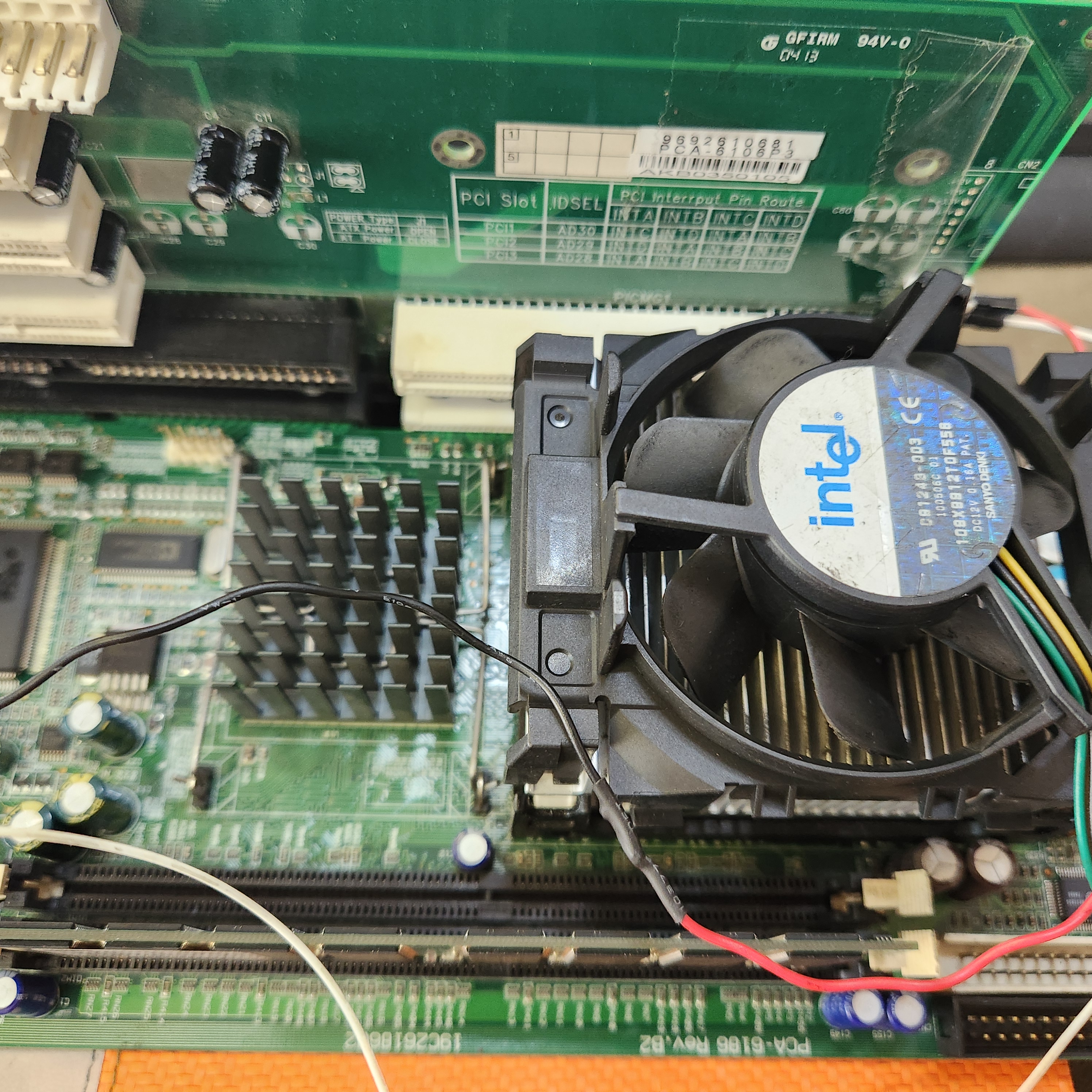

대구시 달성공단 제조업체에서 입고된 어드밴텍(ADVANTECH)의 산업용컴퓨터 메인보드 PCA-6186 긴급 수리 사례입니다.



• 모델명: PCA-6186



• 제조사: 어드밴텍(ADVANTECH)



• 품목: 산업용컴퓨터 메인보드



• 증상: 부팅불능



• 수리 과정: 불량소자 교체 수리완료

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



생산 설비 제어용 PC 운용 중 전원 인가 시 쿨링팬만 회전하고 POST 부팅 진행이 되지 않거나, 화면 미출력 및 부팅 중 멈춤 현상이 발생하는 부팅불능(CPU VRM 전원부 PWM 컨트롤러 및 평형 콘덴서 열화/소손) 증상으로 입고되었습니다.

어드밴텍(ADVANTECH) 산업용컴퓨터 메인보드 PCA-6186 부팅불능 수리 사례

어드밴텍(ADVANTECH) 산업용컴퓨터 메인보드 PCA-6186 부팅불능 수리 사례





1. 주요 고장 증상 TOP 5

산업용 메인보드 및 SBC(Single Board Computer)에서 자주 발생하는 대표적인 고장 증상입니다.

1. 부팅불능 / 화면 미출력 (No Post / No Display): 전원은 켜지나 삐- 소리(비프음) 없이 모니터에 화면이 안 나오고 부팅 단계로 넘어가지 않는 현상.
2. 전원무감 / 전원 불능 (No Power): 메인보드 전원 온 신호(PS-ON) 인가 시에도 전원 레귤레이터 및 FET 단락으로 전원이 들어오지 않는 증상.
3. 간헐적 리셋 / 멈춤 (Random Reset / Freeze): 설비 동작 중 무작위로 컴퓨터가 멈추거나 재부팅되는 현상 (CPU 전원부 파워 콘덴서 ESR 상승).
4. I/O 및 통신 포트 불량 (COM/LAN/USB Fault): RS-232/422/485 시리얼 통신 IC 및 Ethernet 컨트롤러 소손으로 설비 PLC와 데이터 송수신 불능.
5. RTC 바이오스 설정 초기화 (CMOS Checksum Error): 바이오스 RTC 칩셋 및 백업 전원 회로 불량으로 전원 켜질 때마다 설정값이 reset되는 증상.

어드밴텍(ADVANTECH) 산업용컴퓨터 메인보드 PCA-6186 부팅불능 수리 사례

어드밴텍(ADVANTECH) 산업용컴퓨터 메인보드 PCA-6186 부팅불능 수리 사례



2. 자주 묻는 질문 TOP 5 (FAQ)

• Q1. 단종된 구형 산업용 메인보드(PCA-6186)도 수리가 가능한가요?
  • 네, 단종되거나 구하기 어려운 단종 보드라도 정밀 회로 계측을 통해 소손된 전원 FET, PWM 컨트롤러 IC, Low-ESR 콘덴서 등 불량 전자소자만 1:1로 정밀 교체 수리합니다.
• Q2. 메인보드 수리 시 기존 OS, 제어 소프트웨어, 데이터가 삭제되나요?
  • 아니요, 메인보드 물리 전원 회로 및 신호 소자 교체 작업이므로 하드디스크/SSD 및 칩셋 메모리에 저장된 데이터, OS, 설비 제어 프로그램은 100% 안전하게 보존됩니다.
• Q3. 대구 달성공단 등 인근 지역 공장의 입출고는 어떻게 진행되나요?
  • 대구 방촌동 본사 직접 방문 입고는 물론, 달성공단(현풍, 구지, 논공), 성서공단, 3공단, 서재/세천 등 대구 전 지역 퀵 서비스, 화물, 택배를 통해 신속 대응합니다.
• Q4. 산업용 메인보드 신품/대체품 구매 대비 수리 비용 및 소요 기간은 어느 정도인가요?
  • 구형 보드 중고/재고 수입 대비 30~50% 이상 비용이 절감되며, 자재 수급 후 입고 기준 보통 1~2일 내 신속 수리가 완료됩니다.
• Q5. 출고 전 동작 테스트 및 부하 검사는 어떻게 진행되나요?
  • CPU/RAM 풀로드 부하 테스트, 각 I/O 포트(COM, LAN, USB, VGA) 신호 계측, 에이징 통전 시험을 거쳐 완벽한 동작을 확인한 후 출고합니다.

3. 주요 알람 및 점검 가이드

• CPU VRM Power Fault: CPU 전원 공급부 PWM 컨트롤러 IC 소손 및 MOSFET 단락
• RAM / Chipset Power Unbalance: 메모리 및 북교/남교 칩셋 전원 레귤레이터 전압 강하
• Clock Generator Error: 메인 클록 발진 크리스털 및 클록 제어 IC 파형 이상
• Bus Communication Error: 백플레인(Backplane) ISA/PCI 버스 라인 신호 감쇄 및 절연 다이오드 열화

4. 점검 및 수리 작업 내용

1. 분해 및 정밀 회로 진단: PCA-6186 분해 후 계측 결과, CPU VRM 전원단 PWM 컨트롤러 IC 소손 및 주변 스위칭 FET 숏트, 고온 노후화로 인한 전원 평형 콘덴서의 ESR(등가직렬저항) 수치 급상승 확인.
2. 불량 소자 교체 및 회로 복구: 소손된 PWM 컨트롤러 IC, MOSFET, 고사양 고온용 Low-ESR 전해 콘덴서를 정품 신품 부품으로 정밀 솔더링 교체.
3. 패턴 보정 및 절연 처리: 열화 부위 기판 세척 및 절연 코팅 방습 처리 완료.
4. 최종 통전 및 에이징 테스트: 전원 인가 후 정상 POST 부팅 및 화면 출력 확인, OS 진입 후 CPU/메모리 100% 풀로드 에이징 테스트를 통과하여 대구시 달성공단 제조업체로 안전하게 전달 완료.

(주)메트영남은 30년 경력의 노하우로 어드밴텍, 여샤인, 지멘스, 프로페이스 등 산업용 컴퓨터 메인보드, SBC, SMPS/파워보드, 터치패널(HMI), PLC, 서보드라이버, 전자기판(PCB) 정밀 수리를 전문으로 합니다.

• 위치: 대구광역시 동구 방촌동 284 (방촌역 인근)
• 문의: 010-7920-1272 / (주)메트영남
